绝缘等级分类(A B E F H级是什么意思)

一、什么是绝缘等级；

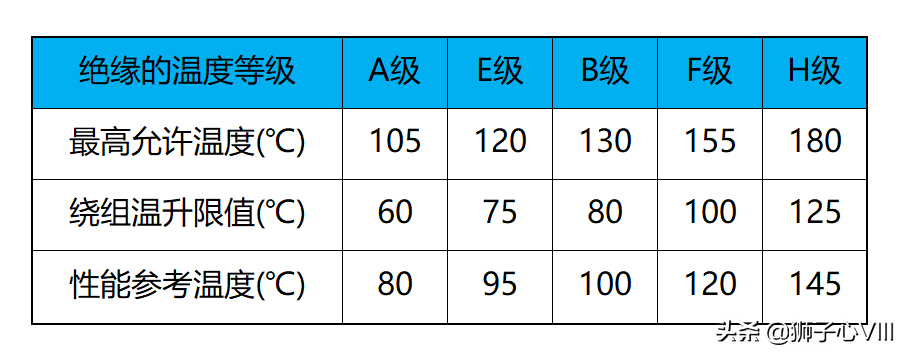

绝缘等级是电机（或变压器）绕组所用绝缘材料的耐热等级，分为A、E、B、F、H级；每一级的绝缘材料都有相应的最高允许温度（电机或变压器绕组的最大温度）；

温升限值是电机温度与环境温度相比升高的极限值；

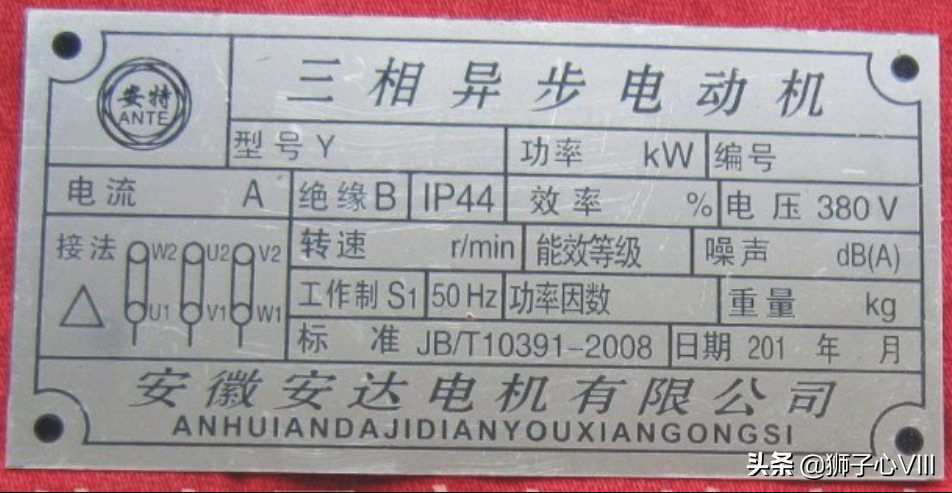

比如，绝缘B级表示此电机的绝缘材料的耐热等级为130℃，即在绝缘材料不超过130℃时，电机才能够正常工作；

二、绝缘材料的耐热等级；

在电机等电气设备中，绝缘材料是最薄弱的环节；绝缘材料容易受到高温的影响而加速老化并损坏，采用耐热等级不同的绝缘材料，则电气设备的绝缘等级不同；

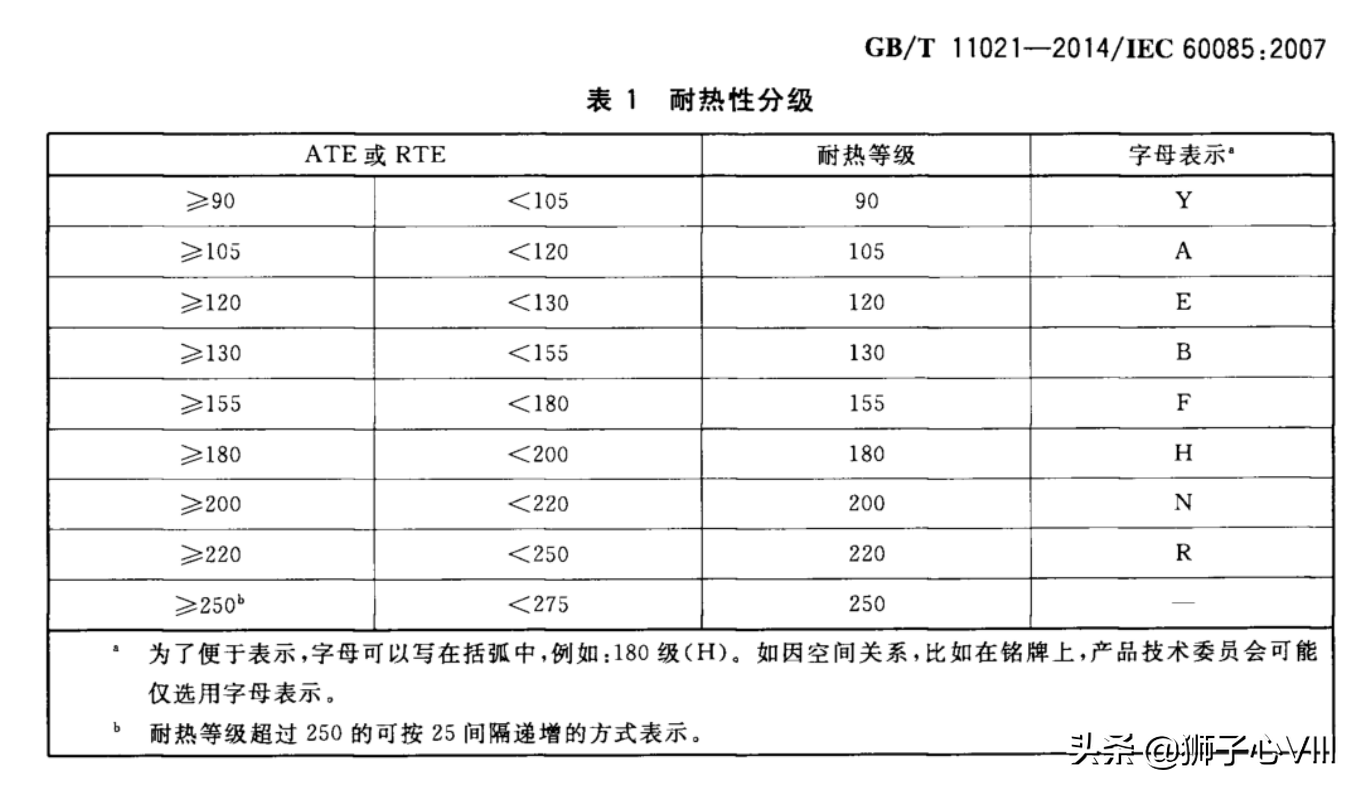

根据绝缘材料耐受高温的能力，将其分为Y、A、E、B、F、H、N和R等耐热等级，参考标准GB/T 11021-2007 电气绝缘耐热性和表示方法；

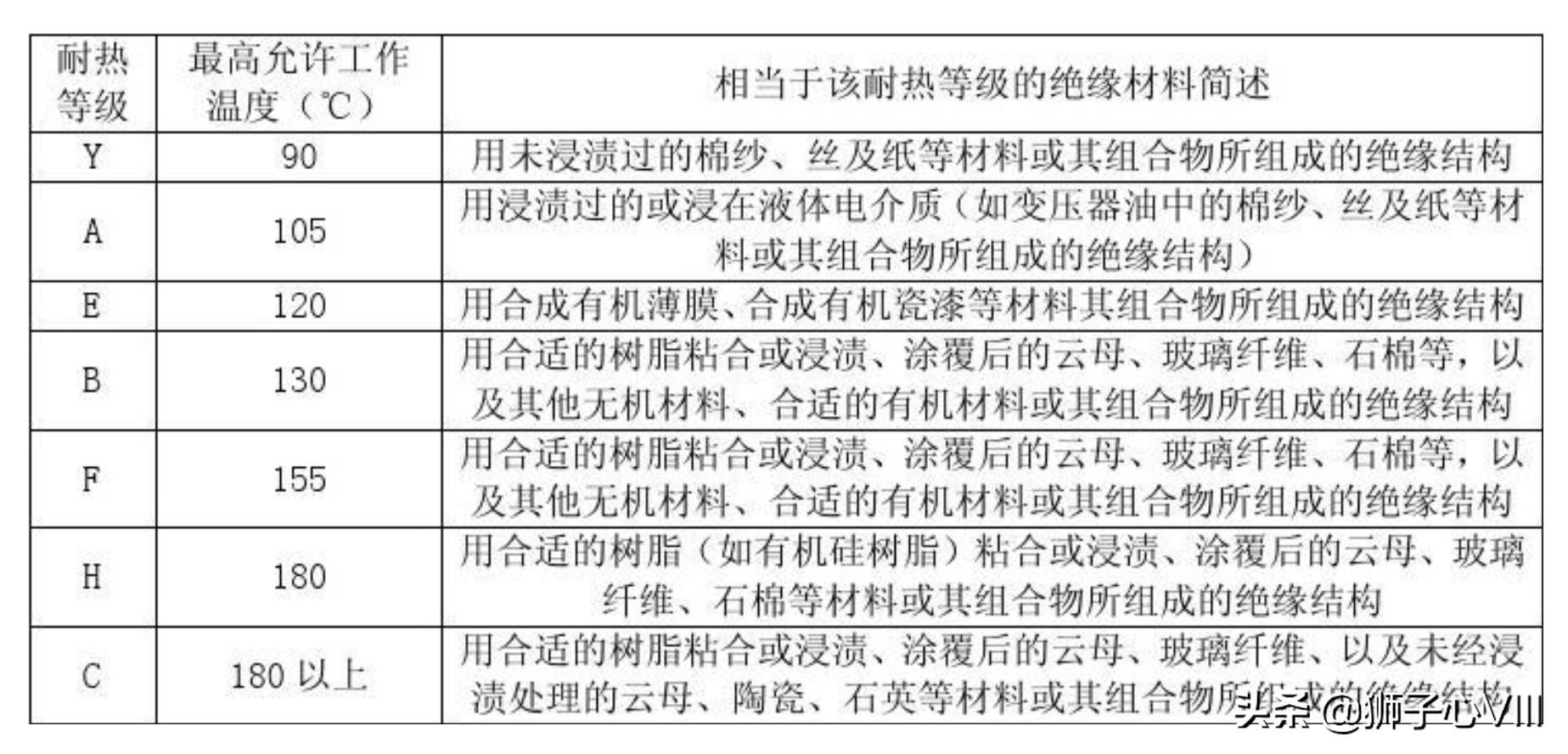

如下，是几种常用绝缘材料的耐热等级；
