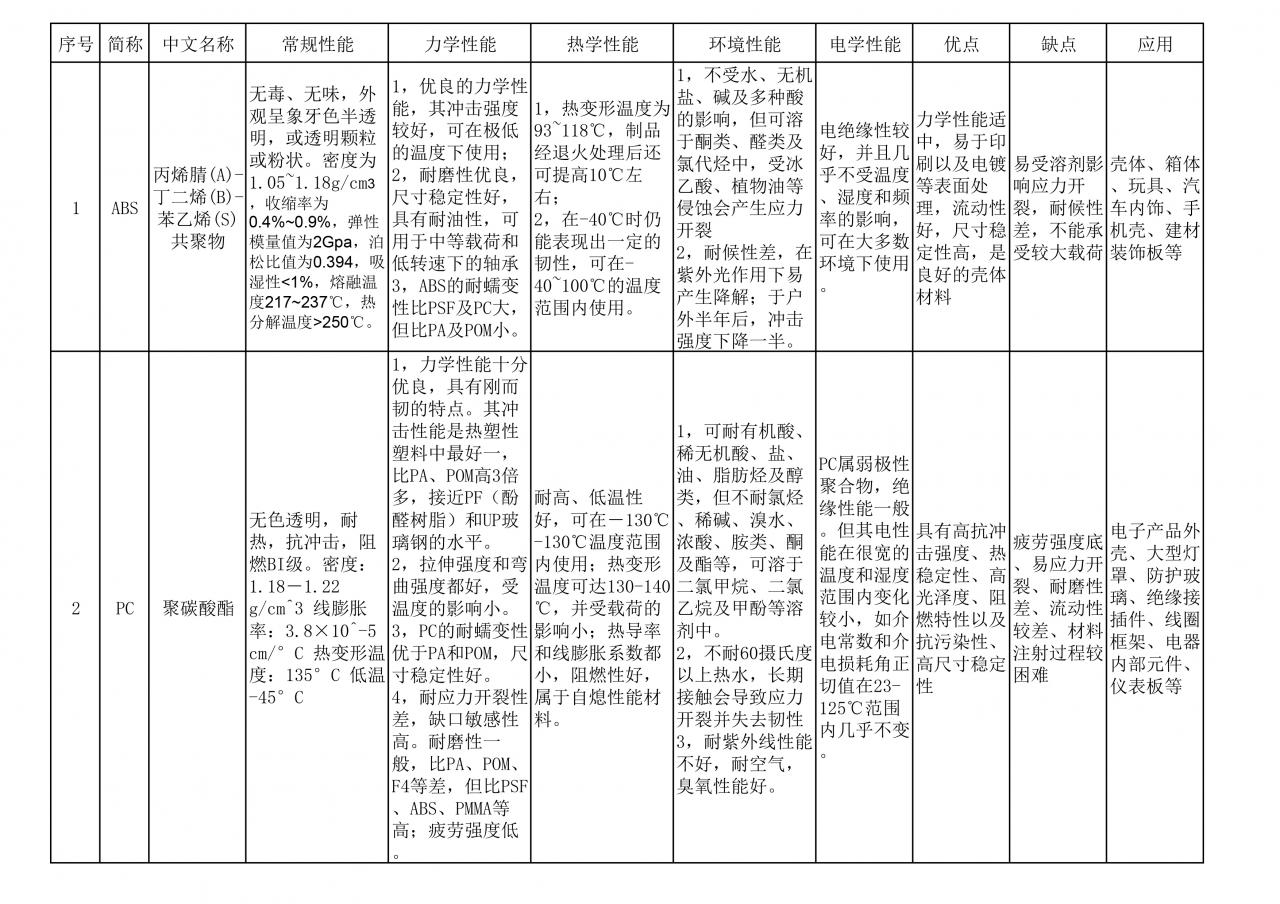

力学性能 热学性能 环境性能 电学性能 优点 缺点 应用
1/ ABS 丙烯腈(A)-丁二烯(B)-苯乙烯(S)共聚物
常规性能：
无毒、无味，外观呈象牙色半透明，或透明颗粒或粉状。密度为1.05~1.18g/cm3，收缩率为0.4%~0.9%，弹性模量值为2Gpa，泊松比值为0.394，吸湿性<1%，熔融温度217~237℃，热分解温度>250℃。
力学性能：
1，优良的力学性能，其冲击强度较好，可在极低的温度下使用； 2，耐磨性优良，尺寸稳定性好，具有耐油性，可用于中等载荷和低转速下的轴承 3，ABS的耐蠕变性比PSF及PC大，但比PA及POM小。
热学性能：
1，热变形温度为93~118℃，制品经退火处理后还可提高10℃左右； 2，在-40℃时仍能表现出一定的韧性，可在-40~100℃的温度范围内使用。
环境性能：
1，不受水、无机盐、碱及多种酸的影响，但可溶于酮类、醛类及氯代烃中，受冰乙酸、植物油等侵蚀会产生应力开裂 2，耐候性差，在紫外光作用下易产生降解；于户外半年后，冲击强度下降一半。
电学性能：
电绝缘性较好，并且几乎不受温度、湿度和频率的影响，可在大多数环境下使用。
优点：力学性能适中，易于印刷以及电镀等表面处理，流动性好，尺寸稳定性高，是良好的壳体材料
缺点：易受溶剂影响应力开裂，耐候性差，不能承受较大载荷
应用：
壳体、箱体、玩具、汽车内饰、手机壳、建材装饰板等
2/ PC 聚碳酸酯
常规性能：
无色透明，耐热，抗冲击，阻燃BI级。密度：1.18－1.22 g/cm^3 线膨胀率：3.8×10^-5 cm/°C 热变形温度：135°C 低温-45°C
力学性能：
1，力学性能十分优良，具有刚而韧的特点。其冲击性能是热塑性塑料中最好一，比PA、POM高3倍多，接近PF（酚醛树脂）和UP玻璃钢的水平。 2，拉伸强度和弯曲强度都好，受温度的影响小。3，PC的耐蠕变性优于PA和POM，尺寸稳定性好。 4，耐应力开裂性差，缺口敏感性高。耐磨性一般，比PA、POM、F4等差，但比PSF、ABS、PMMA等高；疲劳强度低。
热学性能：
耐高、低温性好，可在－130℃-130℃温度范围内使用；热变形温度可达130-140℃，并受载荷的影响小；热导率和线膨胀系数都小，阻燃性好，属于自熄性能材料。
环境性能：
1，可耐有机酸、稀无机酸、盐、油、脂肪烃及醇类，但不耐氯烃、稀碱、溴水、浓酸、胺类、酮及酯等，可溶于二氯甲烷、二氯乙烷及甲酚等溶剂中。 2，不耐60摄氏度以上热水，长期接触会导致应力开裂并失去韧性3，耐紫外线性能不好，耐空气，臭氧性能好。
电学性能：
PC属弱极性聚合物，绝缘性能一般。但其电性能在很宽的温度和湿度范围内变化较小，如介电常数和介电损耗角正切值在23-125℃范围内几乎不变。
优点：具有高抗冲击强度、热稳定性、高光泽度、阻燃特性以及抗污染性、高尺寸稳定性
缺点：疲劳强度底、易应力开裂、耐磨性差、流动性较差、材料注射过程较困难
应用：电子产品外壳、大型灯罩、防护玻璃、绝缘接插件、线圈框架、电器内部元件、仪表板等
