产品名称：不锈钢涡轮浮动球阀
产品型号：Q341F-16-64P
一、产品概述
蜗轮传动浮动球阀的特点是球体可以自由浮动。根据密封座结构不同又分为固定密封座和带活动密封座两种。固定密封阀座的浮动式蜗轮传动球阀，在阀体内装有两个氟塑制成的固定密封阀座，在两座之间夹紧一个由碳钢或不锈钢制成的浮动球，球体上有圆形通孔，开启时通道打开；当阀杆转动时，球孔垂直于阀门的通道，靠介质的压力将球体紧压在后面的阀座上，保证阀门的密封。
Q341F不锈钢涡轮浮动球阀一般使用在中大口径尺寸的管道上,蜗轮传动是在原有的球阀阀杆上接上齿轮箱,只需用旋转很小的转动力矩就能实现开关。蜗轮传动旋转90°即可全关全开，启闭迅速。
Q341F不锈钢涡轮浮动球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。在各种阀门中，球阀的流动阻力最小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。
二、产品特点：
1、蜗轮法兰球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。
2、完全平等的阀体内腔为介质提供了阻力很小、直通的流道。
3、蜗轮法兰球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质。
三、技术参数：
公称通经：DN100-DN300
公称压力：1.6-6.4MPa
适用温度：≤180℃
适用介质：水、蒸汽、油品
阀体材料：CF8
连接方式：法兰连接

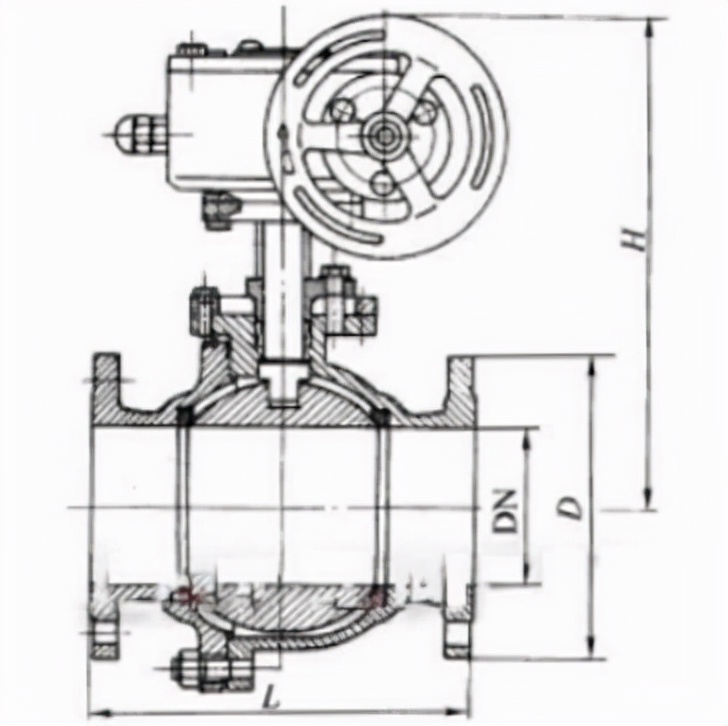

四、主要零件及材质：
序号 零件名称 材质
1 阀体 CF8
2 密封圈 PTFE
3 球体 1Cr18Ni9Ti
4 螺母 35
5 螺柱 35CrMoA
6 右体 CF8
7 垫片 柔性石墨+不锈钢
8 填料 柔性石墨
9 填料 压盖CF8
10 定位片 CF8
11 挡圈 65Mn
12 阀杆 20Cr13
适用行业：
广泛适用于石油、化工、电力、热力、矿山、冶金、医药、食品、燃气、化肥、盐碱、化纤、水务、环保、工业民用建筑以及核工业等领域管道系统。
