夹管阀，又称为管夹阀、压管阀等，它是利用气动、电动等多种驱动方式挤压内部的套管，起到开关/调节作用的一种阀门。夹管阀是如何工作的呢？让我们一起来看看吧！
夹管阀是如何工作的？
夹管阀的结构

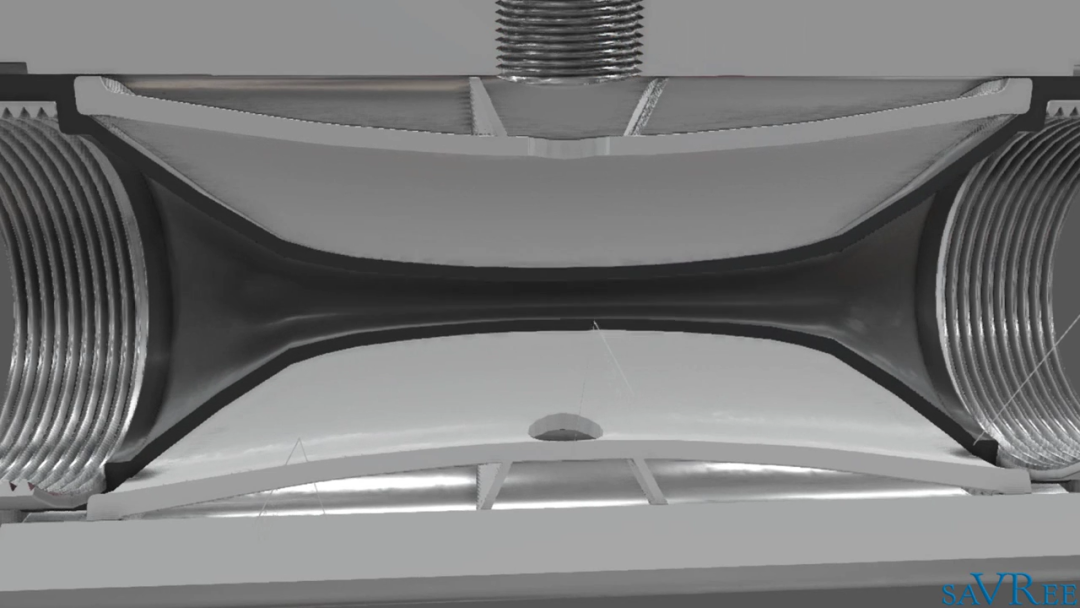

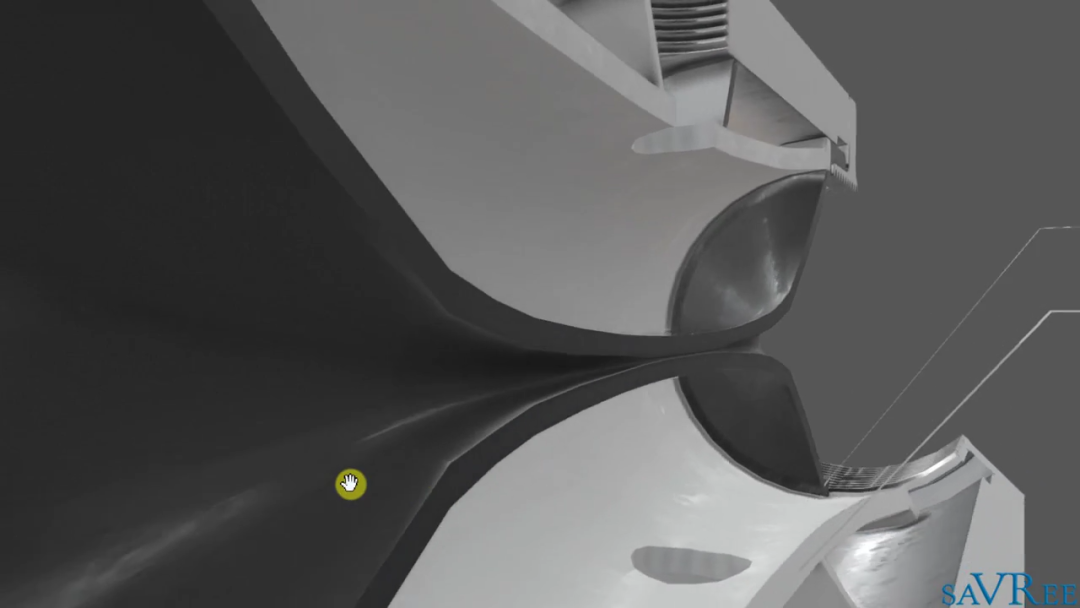

夹管阀的截面图如图所示。夹管阀得名于它位于图中央的黑色套管，对这个气动夹管阀而言，是通过从上方的圆孔施加压缩空气实现阀门的开闭操作的，当压缩空气通过圆孔进入阀门时，套管紧闭，此时孔道不足以使流体通过，阀门关闭；释放压力后，套管张开，阀门开启，此时流体可以通过阀门。
与之前介绍的一些阀门相比，夹管阀的结构非常简单。除了套管以外，夹管阀仅包括套管外侧的阀腔、阀体和两侧拧到阀体上的端板，没有阀盖、填料和支架。
夹管阀的优缺点
夹管阀的一大优点是阀门全开时通过阀门的流体压降很小，其原因是夹管阀仅在套管中心处比管道内径略小，阀门对流体产生的阻力也很小。
与前几次小课堂介绍的一系列阀门相比，夹管阀除了开启和关闭外，也可以用于调节流量，其有效节流范围为额定流量的10%到95%。
如前所述，夹管阀结构简单，它的价格便宜、维修费用较低。此外，由于组成部件较少，夹管阀不太会发生泄漏，也少有外界污染物会进入系统的情况。因此使用耐腐蚀性材料制作的夹管阀可以良好地应对具有腐蚀性物质的场合。
夹管阀的缺点是不能用于真空体系。这是因为我们是通过施加压缩空气使套管紧闭的，如果系统内有真空，容易造成套管损坏。不过，可以将套管和阀体之间抽成真空解决这个问题。
夹管阀的应用
夹管阀通常会用于输送料浆。料浆是含有大量悬浮物的液体，由于夹管阀的阀座面积大，可以确保套管紧闭时阀门的密封性，不会发生内漏。此外，夹管阀也可以用于输送颗粒剂等固体物料的气动系统。
