聚乙烯的分子结构简图
聚乙烯主要分为线性低密度聚乙烯(LLDPE)、低密度聚乙烯(LDPE)、高密度聚乙烯(HDPE)三大类。
HDPE双壁波纹管
优点
HDPE是一种由乙烯共聚生成结晶度高、非极性的热塑性树脂。原态HDPE的外表呈乳白色，在微薄截面呈一定程度的半透明状。其具有优良的耐大多数生活和工业用化学品的特性，它能抗强氧化剂（浓硝酸）、酸碱盐以及有机溶剂（四氯化碳）的腐蚀和溶解。该聚合物不吸湿并具有好的防水蒸汽性，可用于防潮防渗用途。
缺点
不足之处是其耐老化性能和环境应力开裂性不如LDPE，特别是热氧化作用会使其性能降低，所以高密度聚乙烯在制成塑料卷材时添加了抗氧化剂和紫外线吸收剂来改善其不足之处。
”

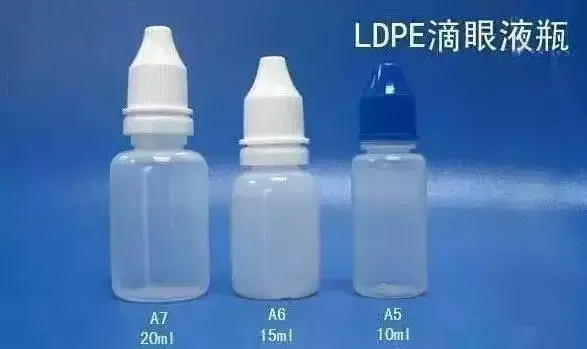

LDPE滴眼药瓶
优点
低密度聚乙烯在聚乙烯树脂中是质量最轻的品种。与高密度聚乙烯相比，其结晶度（55%～65%）和软化点（90～100℃）较低；有良好的柔软性、延伸性、透明性、耐寒性和加工性；其化学稳定性较好，可耐酸、碱和盐类水溶液；有良好的电绝缘性和透气性；吸水性低；易燃烧。性质较柔软，具有良好的延伸性、电绝缘性、化学稳定性、加工性能和耐低温性（可耐-70℃）。
缺点
不足之处是其机械强度、隔湿性、隔气性和耐溶剂性较差。分子结构不够规整，结晶度（55%-65%）低，结晶熔点（108-126℃）也较低。其力学强度低于高密度聚乙烯，防渗系数、耐热性和抗日光老化性差，在日光或高温下易老化分解而变色，导致性能下降，所以低密度聚乙烯在制成塑料卷材时添加了抗氧化剂和紫外线吸收剂来改善其不足之处。
”

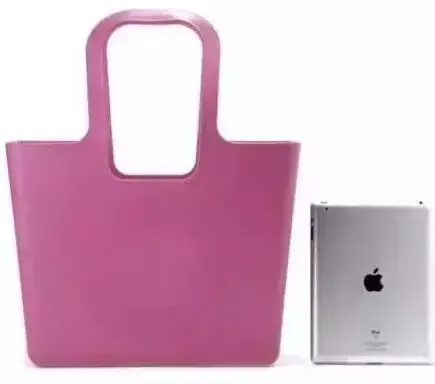

LLDPE树脂购物篮
LLDPE与LDPE相比具有强度高、韧性好、刚性强、耐热、耐寒等优点，还具有良好的耐环境应力开裂、耐撕裂强度等性能，并可耐酸、碱、有机溶剂等。
”
| 塑料名称
性能比较 | 高密度聚乙烯 HDPE
低压 | 低密度聚乙烯 LDPE
高压 | 线性低密度聚乙烯 LLDPE |
| 气味、毒性 | 无毒、无味、无臭 | 无毒、无味、无臭 | 无毒、无味、无臭 |
| 密度 | 0.940～0.976g／cm3 | 0.910～0.940g/cm3 | 0.915～0.935g/cm3 |
| 结晶度 | 85-65% | 45-65% | 55-65% |
| 分子结构 | 仅包含碳-碳与碳-氢结合键，需较多能量才能断裂 | 聚合物分子量较小，需较少能量即可断裂 | 线性结构、支链、短链较少，需较少能量即可断裂 |
| 软化点 | 125-135℃ | 90-100℃ | 94-108℃ |
| 机械性能 | 强度高、韧性好、刚性强 | 机械强度较差 | 强度高、韧性好、刚性强 |
| 拉伸强度 | 高 | 低 | 较高 |
| 断裂伸长率 | 较高 | 低 | 高 |
| 冲击强度 | 较高 | 低 | 高 |
| 防潮、防水性能 | 对水、水蒸气、空气的渗透性好，吸水性低，具有良好的防渗透性 | 隔湿性、隔气性较差 | 对水、水蒸气、空气的渗透性好，吸水性低，具有良好的防渗透性 |
| 耐酸、碱、腐蚀、有机溶剂性能 | 耐强氧化剂腐蚀； 耐酸、碱和各种盐类腐蚀；不溶于任何有机溶剂等。 | 耐酸、碱、盐溶液腐蚀，但耐溶剂性较差 | 耐酸、碱、有机溶剂 |
| 耐热/寒 | 耐热、耐寒性能好，在常温甚至在-40F低温下均如此，有极好抗冲击性能，低温脆化温度< -90℃ | 耐热性能较低，低温脆化温度<-70℃ | 耐热、耐寒性能好 低温脆化温度< -90℃ |
| 抗环境应力开裂 | 好 | 较好 | 好 |
在强酸、强碱、强氧化剂和有机溶剂的介质环境中，HDPE和LLDPE的材质性能可以得到很好的发挥和利用，尤其是HDPE在抗强酸、强碱、强氧化性能和抗有机溶剂的特性方面远远高于其他两种材料，所以HDPE防渗防腐卷材在化工、环保行业得到了充分的利用。
而LDPE也拥有很好的耐酸、碱、盐溶液的特性，并且具有良好的延伸性、电绝缘性、化学稳定性、加工性能和耐低温性，所以在农业、蓄水养殖、包装，特别是低温包装和电缆材料上应用较为广泛。
